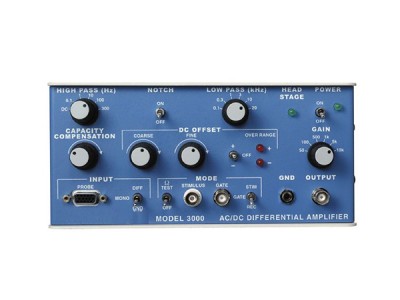

3000型 直流/交流微信號放大器用于計量校準心腦電小信號差分放大器。

技術參數:

1.設置：

可用的增益設置：（x50，x100，x500，x1000，x5000，x10000）±0.3％

噪聲：2.0 μV rms（10Hz至10kHz），0.3 μV rms（0.1 Hz至10 Hz）

電流噪聲：0.1 fA / Hz（1 kHz）

偏置電壓：可調至零

輸入偏置調整范圍：±250 mV

容量補償：-4 pF至+50 pF

輸入峰值電壓：10V /增益±250mV輸入偏置調整

2.零穩定性

相對溫度的穩定性：50 μV / ºC

穩定性與時間的關系：1 mV / 12小時

3.阻抗輸入

輸出阻抗比（2nA源）：0.1Vp-p /MΩ，0.2Vp-p /MΩ，1Vp-p /MΩ，2Vp-p /MΩ，10Vp-p /MΩ，20Vp-p /MΩ

輸出阻抗讀數：≤40MΩ

4.通用電氣

輸入阻抗：> 1015MΩ|| 0.2 pF差分模式；> 1015MΩ|| 7 pF共模模式

輸入偏置電流：峰值為100 fA，典型值為1 fA

輸出阻抗：100Ω

共模抑制比：90 dB

陷波濾波器：在60 Hz時優于-50 dB; 在50 Hz時優于-45 dB

輸出動態范圍：±10 V

高通濾波器設置：DC，0.1、1、10、100、300 Hz±15％

高通濾波器增益：-40 dB /十倍

低通濾波器設置：0.1、0.3、1、3、10、20 kHz±15％

低通濾波器增益：-40 dB /十倍

5.電源

交流電源：100-240 VAC，50或60 Hz

直流電壓條件下使用的放大器以在法拉第籠內使用

6.物理尺寸

寬度：21.6厘米

高度：10.2厘米

深度：8.9厘米

重量：5磅

標準配置：差分放大器1只，電源適配器1付，說明書1份。

標準：

JJF 1470-2014多參數生理模擬儀校準規范(信號放大器之要求)

應用范圍：

本儀器是通用型的AC/DC差分放大器，可以用于記錄各種細胞外神經信號，包括誘發電位、動作電位、神經元單元放電、腦電和心電信號等。

放大器為單通道、緊湊型，適應于空間較小的環境。放大器通過選配電極夾持器，可以連接玻璃微電極或金屬電極。

記錄和刺激兩種工作模塊，也可以通過門模式由外置信號控制。記錄模式（REC）提供六級信號增益（x50、x100、x500、x1000、x5000 和 x10,000），阻抗測試(Ωtest)提供內部校準的電流源，允許現場驗證電極阻抗和以便調整電容補償。

刺激模式(STIM)允許在刺激期間以六個增益級別（5V/mA、10V/mA、0.05V/μA、0.1V/μA、0.5V/μA、1V/μA）測量通過電極的電流。

放大器提供具有DC和AC模式，高分辨率的直流偏置調整范圍可高達±250 mV。具有高通,低通,陷波濾波器等功能。

輸出使用通用的BNC接口，輸出放大后的AC/DC信號，可以很方便的與數據采集系統或示波器相連，進行信號的采集、記錄。

通過選配LabChart Pro軟件，應用其直方圖分析模塊，篩選和甄別“鋒電位”，分析細胞外核團放電，并實時繪制直方圖；而峰型分析模塊可以對動作電位、心肌細胞動作電位、誘發電位等常見神經信號進行分析，并獲取各種常用參數。
