低壓成套開關設備定制儀器清單：
高壓直流繼電器負載綜合測試系統，大功率直流接觸器動作特性測試臺，繼電器壽命耐久性試驗臺，智能電能表負荷開關檢測試驗裝置，隔離開關操作性能綜合測試臺，低壓計量箱用斷路器脫扣特性綜合試驗臺，大電流溫升測試系統，低壓計量箱耐沖擊試驗裝置，低壓計量箱插接件性能試驗裝置，低壓成套開關及控制設備升溫測試系統，接近開關操作頻率測試儀，成套設備綜合特性測試臺，成套設備綜合特性測試臺
|
儀器設備 |
主要技術參數 |
|

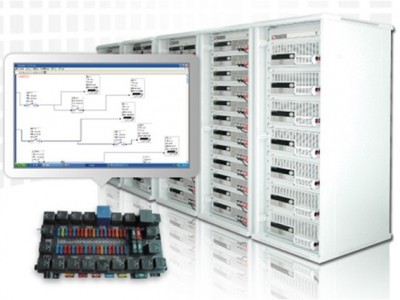

高壓直流繼電器負載綜合測試系統 |
高壓直流繼電器負載綜合測試系統適用于應用在電動汽車、快速充電樁、電池切換和備援、高壓直流電壓開關控制、電路保護及安全控制等領域的IEC60664-1高壓直流繼電器的綜合性能測試。 |
|
大功率直流接觸器動作特性測試臺 |
大功率直流接觸器動作特性測試臺適用于測試高壓、大概率直流接觸器（用于充電樁、電動四輪車、新能源汽車、休閑車、掃地機、制陶瓷機、拉坯車、磚車、清潔車、太陽能船、程控電源和不間斷電源設備）的靜動態特性參數.測試臺主要功能如下：a)接觸器靜態絕緣電阻測試功能；b)接觸器線包供電功能；c)接觸器動作波形捕獲功能，導通電阻、吸合時間、吸合電流、吸合電壓、斷開時間等性能指標測試功能；d)動作試驗重復次數可編程，試驗參數設定、試驗數據記錄、試驗結果報表生成等功能。 |
|
繼電器壽命耐久性試驗臺 |
繼電器壽命耐久性試驗臺是對繼電器進行電氣性能耐久試驗的專用測試設備，能方便實現對繼電器的不同測試要求，能滿足10-30個繼電器同時測試。繼電器壽命耐久試驗臺外部和內部結構上的設計布局美觀合理，測試工裝、夾緊工裝重新設計，便于操作。為提高測試精度，增加一套自動檢測報警電路對測試參數超標的項目報警顯示；可對繼電器進行常規性能參數測試，具備自動測試、手動測試及 耐久試驗功能。線圈電壓、線圈電流、觸點壓降、閉合電流、吸合電 壓、釋放電壓、耐久試驗時各組閉合電流和開路電壓等數據顯示。繼電器壽命耐久性試驗臺具有以下測試功能：（1）繼電器動作電壓測試（2）接觸壓降（電阻）測試（3）觸點溫升試驗（4）過負載試驗（5）電壽命試驗（6）機械壽命試驗（7）開路狀態下觸點間耐壓測試、（8）觸點與線圈之間耐壓測試（9）繼電器吸合電壓、釋放電壓測試 |
|
智能電能表負荷開關檢測試驗裝置 |
Delta儀器智造的智能電能表負荷開關檢測試驗裝置能夠對電能表進行：閉合操作電壓試驗、斷開操作電壓試驗、閉合時間試驗、斷開時間試驗、接觸電阻試驗、短路電流承載能力試驗、故障電流承載能力試驗、過負載耐受能力試驗、沖擊耐壓等試驗測試項目。滿足標準:Q/GDW 11179.8-2015電能表用元件器件技術規范——第8部分：負荷開關。 |
|
隔離開關操作性能綜合測試臺 |
Delta德爾塔儀器研發設計的新型自動化操作性能測試臺合適用于斷路器，配電電路和電動機電路中的開關、隔離器、隔離開關、熔斷路組合電器，接觸器和電動啟動器在主回路不通電而控制電路通電時的操作性能試驗。 |
|
低壓計量箱用斷路器脫扣特性綜合試驗臺 |
低壓計量箱用斷路器脫扣特性綜合試驗臺能依據Q/GDW11008-2013《低壓計量箱技術規范》標準中第7.2.5條款要求進行低壓計量箱電氣性能試驗。并且該試驗臺能夠同時按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008標準的規定，依次進行電氣開關的過載性能、短路性能、漏保性能指標試驗，試驗結果符合相應技術指標要求。電氣開關的分斷能力試驗要求：試驗應參照GB14048.2、GB 10963.1標準要求，通過主電路不通電流的操作性能試驗和主電路通電流的操作性能試驗。必要情況下，進行短路性能試驗。本試驗臺適用于1~125A小型斷路器的試驗（其他規格斷路器測試可以定制）。 |
|
大電流溫升測試系統 |
東莞德爾塔精密科技公司設計制造的1000A、2000A、3000A、4000A、5000A、6000A、8000A、12000A、15000A、18000A、20000A大電流溫升測試系統，大電流耐受溫升測試系統，耐受大電流溫升測試系統，耐受短路大電流溫升測試系統，溫升大電流測試系統適用于各種母線槽、低壓成套開關設備、變壓器、電流互感器和其他電器設備做電流負載試驗及溫升試驗而專門設計制造的專用設備（其他規格可定制！！）。 |
|
低壓計量箱耐沖擊試驗裝置 |
本機主要適用于低壓計量箱外殼耐沖擊和機械性能性能評估試驗。 |
|
低壓計量箱插接件性能試驗裝置 |
低壓計量箱插接件性能試驗裝置主要適用于低壓計量箱耐檢測計量箱內置接插件的插拔力與溫升試驗。 |
|
低壓成套開關及控制設備升溫測試系統 |
本溫升測試系統適用于低壓成套開關設備和控制設備的溫升試驗。應提供完整的系統解決方案。具體配置見主要設備供貨表。 |
|
接近開關操作頻率測試儀 |
本試驗機根據GB/T14048.10-2008/IEC60947-5-2:2004《低壓開關設備和控制設備第5-2部分：控制電路電器和開關元件 接近開關》等測試試驗方法而設計制造，用于電感性和電容性接近開關操作頻率的檢測。 |
|
成套設備綜合特性測試臺 |
功能：對高低壓配電箱（屏）綜合特性進行檢測 。 該設備用于高低壓成套系列出廠調試檢驗：符合GB7251.1～5等國家測試成套電氣測試標準；符合IEC60439-1-1999、IEC439-5-96等國際測試成套電氣測試標準. |
|
成套設備綜合特性測試臺 |
檢測高低壓配電箱、配電屏、電氣綜合特性 |
一、設備概述：
高壓直流繼電器負載綜合測試系統適用于應用在電動汽車、快速充電樁、電池切換和備援、高壓直流電壓開關控制、電路保護及安全控制等領域的IEC60664-1高壓直流繼電器的綜合性能測試。本系統能夠進行的高壓繼電器測試項目如下：
① 吸合電壓：當給繼電器通電時（額定工作電壓48V，非負載電壓），繼電器能動作的最小電壓。
② 釋放電壓：當給繼電器斷電時（額定工作電壓48V，非負載電壓），繼電器能復位的最大電壓。
③ 接觸電阻：繼電器空載時，觸點吸合狀態下，觸點間的電阻。（≤1.5mΩ）
④ 線圈電阻：繼電器本體的電阻。
⑤ 吸合時間：當給繼電器斷電時（額定工作電壓48V，非負載電壓），到繼電器吸合到位的時間。
⑥ 釋放時間：當給繼電器斷電時（額定工作電壓48V，非負載電壓），繼電器復位的時間。
⑦ 彈跳時間：當給繼電器斷電時，且連接到負載，繼電器會產生彈跳現象，如圖1所示，彈跳時間t約為1~3ms。
⑧ 吸合燃弧時間Tm：吸合過程中，當動觸點與靜觸點的距離小于一定值時會產生電弧放電，至到觸點間吸合放電結束，這期間的時間為吸合燃弧時間。通過采集觸點間的電流變化可以判讀出吸合燃弧時間，如圖2所示。
⑨ 釋放燃弧時間Tb：斷電過程中，當動觸點與靜觸點的開始分離至一定距離時會產生電弧放電，直至距離大于電弧產生距離，這期間的時間為釋放燃弧時間。通過采集觸點間的電流變化可以判讀出吸合燃弧時間，如圖2所示。
⑩ 最大允許電流（過載切斷）：測試繼電器最大允許通過的電流。按照大于額定電流幾倍的大電流負載持續通電一定時間，以判斷繼電器是否可以承受。如400A時，通電30s后能否切斷；或者250A/750VDC 時能否通斷100次。
二、主要技術規格：
觸點型式：1H
額定工作電壓：48V（36~64V）（其他規格可定制）
額定工作功率：5W（其他規格可定制）
額定負載電流：：120A/400V（支持升級到400A/450V）（其他規格可定制）
負載類型：阻性負載+容性負載
應用環境：如圖3所示，用于模擬新能源汽車繼電器快速充電的過程與環境。
3 測試過程
第一步：最低啟動電壓測試；
第二步：最高釋放電壓測試；
第三步：接觸電阻測試；
第四步：吸合時間測試；
第五步：釋放時間測試；
第六步：彈跳時間測試及吸合燃弧時間測試Tm；
第七步：釋放燃弧時間測試Tb。
第八步：壽命測試（施加額定負載電壓，繼電器通斷頻率60次/min）
|
|
|
|
|
|
|
|
