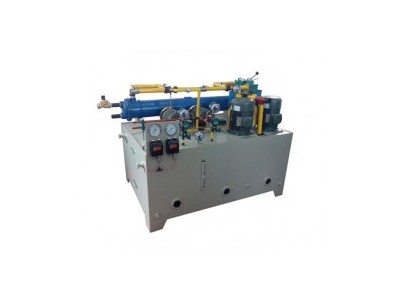

該系統所有零部件及控制元件，均安裝在一工作臺上，結構緊湊，布局合理，操作維修方便，該結構還為清洗油箱提供方便（由于油箱蓋可以掀開進行清洗）該潤滑油站配有兩臺油泵， 一臺主泵，一臺備泵，如因其它情況造成一臺油泵無法使用時,可以開啟另一臺油 泵,確保系統正常供油,另一臺油泵維修不影響生產.單筒網式過濾器采用單芯工作，但該濾芯過濾面積大，在過濾器的兩旁裝配有兩個防震壓力表，用于測量過濾器 的油壓損耗，此過濾器設有內置彈簧，當工作濾芯引起潤滑油損耗過大時，內置彈簧自動彈開保證油路暢通。
磁芯過濾器結構簡單，清洗更換快捷,該磁網過濾器安裝在油箱回油口上，可吸附潤滑油在機械使用磨擦過程中帶來的鐵質和其它小雜質，保證潤滑油的清潔度。本油站要求安裝在室內通風條件較好的地方，還應保 持室內清潔，確保本油站在使用時有足夠的空間，有條件好是裝幾個大的排風扇。這一點非常重要。在使用該油站時，首先將專用機油加至油標刻度的 180 位置, 不能過多，也不能過少，過多會引起回油浮不工作，過少會引起油溫上升過快，加好油 后將按以下幾個步驟進行檢查、調試：
1、檢查各個閥門的關閉和開啟情況
2、將節流閥往上調至高處，因?yàn)閱?dòng)油泵時這時的壓力為低，不會因?yàn)?壓力過高而損壞壓力表。
3、啟動油泵，檢查油泵的轉向（油泵應順時針轉動），如油泵反轉應將油泵電 的任意兩條線對調。
4、正常啟動油泵后可以將節流閥慢慢地往下調，直至將壓力調至 0.1MPa 即可 （一般距離主機管道在 10 米內，上油高度在 2 米內，根據圓錐機同稀油站的落差 不同壓力的調節也會有所不同，但只要機器不漏油，壓力盡量高點好）。
