在需要高速，長線，多節點通信時，應采用特性阻抗匹配的現場總線電纜。現場總線優先考慮長距離傳輸的時候信號的穩定性和抗干擾性。
Profibus-DP是一種經過優化后的高速通信連接，是專為自動控制系統和分散外設間通信而設的用于分布式控制系統的高速數據傳輸。適用于動力拖鏈 坦克鏈 牽引鏈 拖曳 拖令，機械的運動控制部分等的高柔軟運動安裝場合。

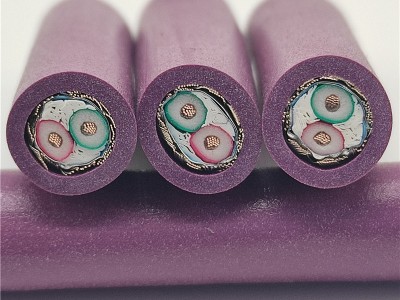

PLC紫色DP通信線 紫色通訊線特性阻抗 傳輸距離
Profibus-DP是一種經過優化后的高速通信連接，是專為自動控制系統和分散外設間通信而設的用于分布式控制系統的高速數據傳輸。適用于動力拖鏈 坦克鏈 牽引鏈 拖曳 拖令，機械的運動控制部分等的高柔軟運動安裝場合。
選擇工業線纜，首先要考慮特性阻抗，再根據傳輸距離，通信速率，現場環境，鋪設方式，選擇合適的材質型號規格。
1. 特性阻抗
150±15Ω@3-20MHz
2.傳輸距離
基于所列比特率 適用于總線線段的電纜長度如下： （A類電纜，PROFIBUS-DP）
93.75 kbit/s = 1200 m 187.5 kbit/s = 1000 m 500 kbit/s = 400 m 1.5 Mbit/s = 200 m 12.0 Mbit/s = 100 m
2.傳輸距離
基于所列比特率 適用于總線線段的電纜長度如下： （A類電纜，PROFIBUS-DP）
93.75 kbit/s = 1200 m 187.5 kbit/s = 1000 m 500 kbit/s = 400 m 1.5 Mbit/s = 200 m 12.0 Mbit/s = 100 m
PLC紫色DP通信線 紫色通訊線規格 型號 外徑
