一、設備概述：

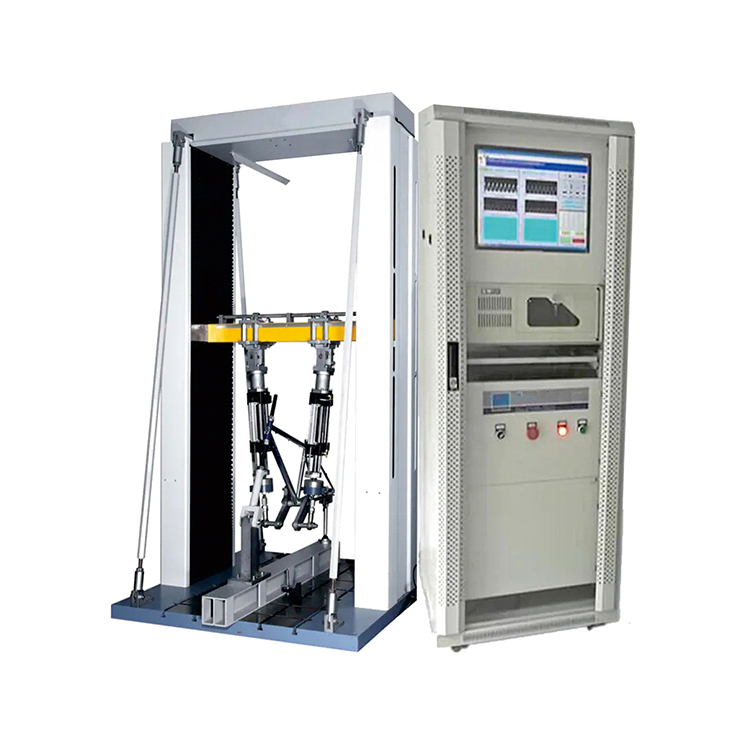

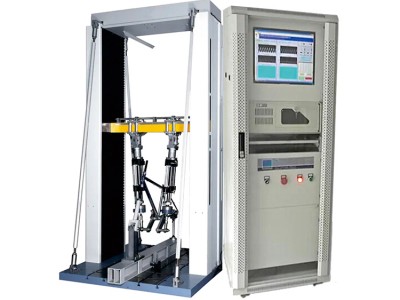

下假肢踝足裝置動態試驗機采用二通道伺服控制協調加載，對下假肢踝足裝置進行動態試驗檢測，本設備適用于模擬人正常行走時足跟著地和足尖即將離地時腳板的變形與受力情況。

二、符合標準：

滿足GB/T 18375.5-2004《假肢-下肢假肢的結構檢驗-第5部分：輔助結構檢驗》以及GB 14723-2008下肢假肢通用件、GB/T 18027-2008電動上肢假肢部件、ISO 22675《假肢 踝足裝置和足部組件 要求和試驗方法》等標準試驗要求。

ISO 22675規定，努力驗證性能要求，如強度，耐久性和使用壽命循環測試程序，踝足設備和外部下肢假肢腳的單位。此外， ISO 22675了一個靜態的測試程序，對假肢踝足裝置和足部單元，由一個靜態的驗證試驗和靜強度極限測試。

三、主要技術參數：

1、最大試驗力：±2000N，精度0.01N；

2、有效行程：±80mm；

4、試驗力示值精度：2%-100%FS范圍內，±1%；

5、沖擊試驗波形：正弦波、方波、三角波、斜波可選；

6、控制及操作：PLC+觸摸屏；

7、設備電源：AC220V 50Hz。
